Het dejo rooster DPH is een veelgebruikt type voor zware belasting zoals vrachtverkeer en heftrucks. De belasting van een rooster wordt bepaald door het krachtenspel van overspanning, draagstaven en mazenpatroon. Meer overspanning geeft meer doorbuiging en dus een lagere belasting. Een dichter mazenpatroon geeft meer draagstaven per rooster en dus een hogere belasting. Het toepassen van zwaardere draagstaven spreekt voor zich.
Het rooster DPH met draagstaven 150-5, vulstaven 30-5 en mazen 33x33 is een veelgebruikt type voor zwaar verkeer met een maximale belasting van 12 ton per wiel bij een overspanning van 1000 mm.
Afmetingen stalen persroosters:Bij roosters in thermisch verzinkte uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:
| Draagstaaflengte |
: |
200 - 3000 mm |
| Draagstaafhoogte |
: |
20 - 150 mm |
| Draagstaafdikte |
: |
4 - 5 mm |
| Draagstaven |
: |
| 20 x 4 |
20 x 5 |
| 25 x 4 |
25 x 5 |
| 30 x 4 |
30 x 5 |
| 35 x 4 |
35 x 5 |
| 40 x 4 |
40 x 5 |
| 45 x 4 |
45 x 5 |
| 50 x 4 |
50 x 5 |
| 55 x 4 |
55 x 5 |
| 60 x 4 |
60 x 5 |
| 70 x 4 |
70 x 5 |
| 80 x 4 |
80 x 5 |
| |
90 x 5 |
| |
100 x 5 |
| |
110 x 5 |
| |
120 x 5 |
| |
130 x 5 |
| |
140 x 5 |
| |
150 x 5 |
|
| |
|
| Vulstaaflengte |
: |
200 - 2300 mm |
| Vulstaafhoogte |
: |
12 - 20 mm |
| Vulstaafdikte |
: |
3 - 5 mm |
| Vulstaven |
: |
| 10 x 3 |
|
| 12 x 3 |
12 x 5 |
| 15 x 3 |
|
| |
20 x 5 |
|
| Bij heftruck gebruik raden wij aan de vulstaven te laten kruislassen. |
|
| Roostergrootte |
: |
0,20 - 3,0 m² |
| Roostergewicht |
: |
max. 250 kg |
| Lengte-breedteverhouding van de roosters: 1 : 3 of 3 : 1 inhoud |
| Nabewerking: |
- Volbad verzinkt volgens NEN-EN-ISO 1461
- Poedercoating middels TVP Duplex-proces
|

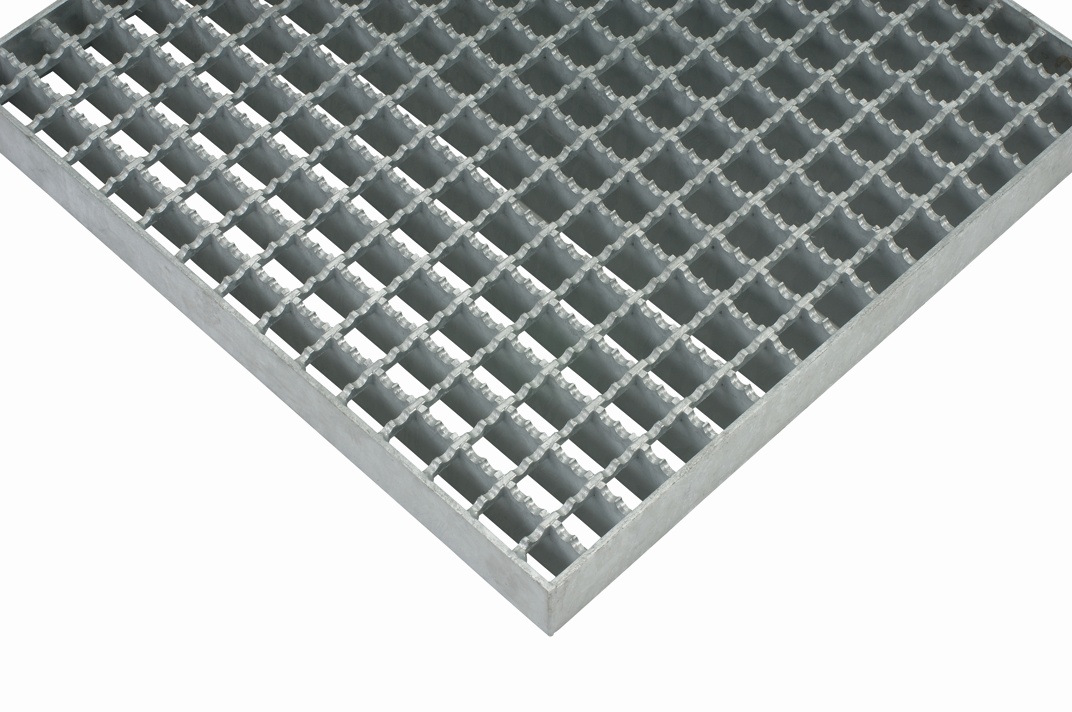

De meeste roosters kunnen worden uitgevoerd met antislip, dubbel antislip en schop- of verlaagde rand. Van standaardvormen tot speciale uitsparingen.
Afmetingen RVS 304 - 316 persroosters:Bij roosters uitgevoerd in RVS geldt als leidraad voor de minimale- en maximale afmetingen het volgende:
| Draagstaaflengte |
: |
200 - 3000 mm |
| Draagstaafhoogte |
: |
30 - 70 mm |
| Draagstaafdikte |
: |
5 mm |
| Draagstaven |
: |
| 30 x 5 |
|
| 40 x 5 |
|
| 50 x 5 |
|
| 60 x 5 |
|
| 70 x 5 |
|
| 80 x 5 |
|
| |
|
|
| |
|
| Vulstaaflengte |
: |
200 - 2000 mm |
| Vulstaafhoogte |
: |
20 - 60 mm |
| Vulstaafdikte |
: |
3 - 5 mm |
| Vulstaven |
: |
|
|
| Roostergrootte |
: |
0,20 - 3,0 m² |
| Roostergewictht |
: |
max 250 kg |
| Lengte-breedteverhouding van de roosters: 1 : 3 of 3 : 1 inhoud |
| Nabewerking: |
- Gebeitst en gepassiveerd
- Poedercoating middels TVP Duplex-proces
|
De meeste roosters kunnen worden uitgevoerd met antislip, dubbel antislip en schop- of verlaagde rand. Van standaardvormen tot speciale uitsparingen.

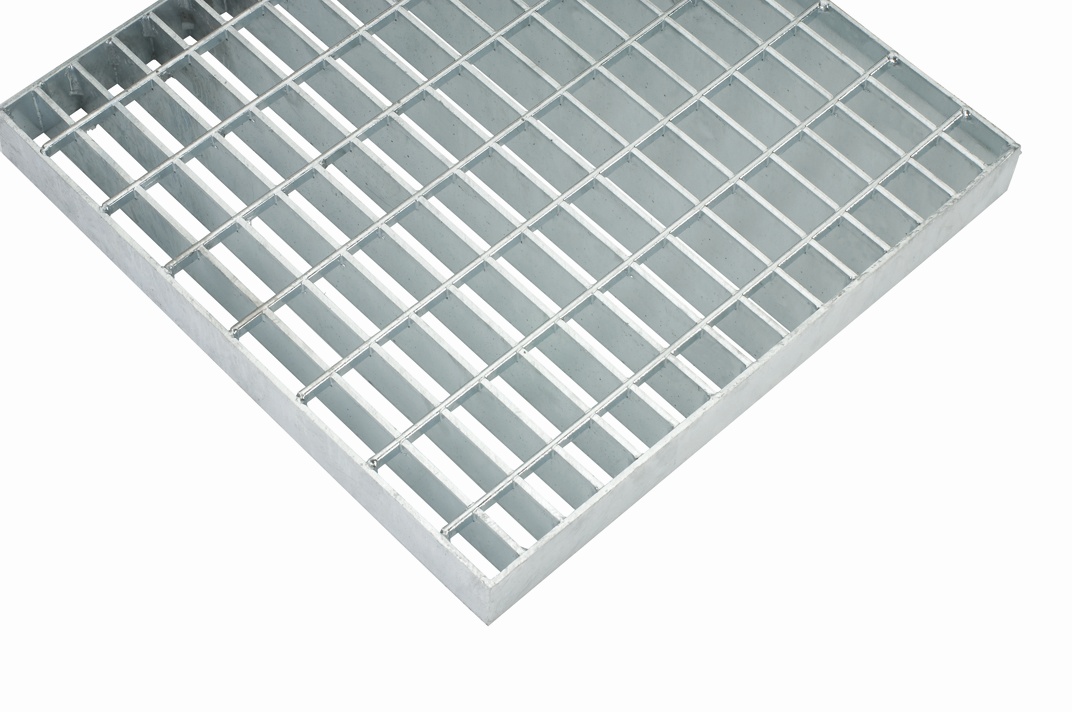

Verschillende mazendejo biedt de mogelijkheid om de roosters in verschillende maaswijdten te produceren. Veelal wordt een persroosters standaard uitgevoerd in de maas 33,33 x 33,33 mm. Maar dejo kan roosters produceren in vele verschillende mazen: bijv. 16x22 mm, 22x16 mm en 22x44 mm etc.
Onderstaande maaswijdtentabel geeft de verschillende mogelijkheden weer.
|
MAASWIJDTENTABEL
|
|
|
Draagstaaf afstand
|
Vulstaafafstand h.o.h
|
|
|
1611
|
2222
|
3333
|
4444
|
5000
|
6666
|
7777
|
8888
|
9999
|
|
1666
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
2222
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
3333
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
4444
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
5000
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
6666
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
7777
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
8888
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
9999
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
|
standaard maaswijdte 3333 x 3333
|
Download hier meer technische informatie over de DPH Dejo zwaarlastroosters:
Productblad_DPH_Dejo_zwaarlastroosters.pdf
