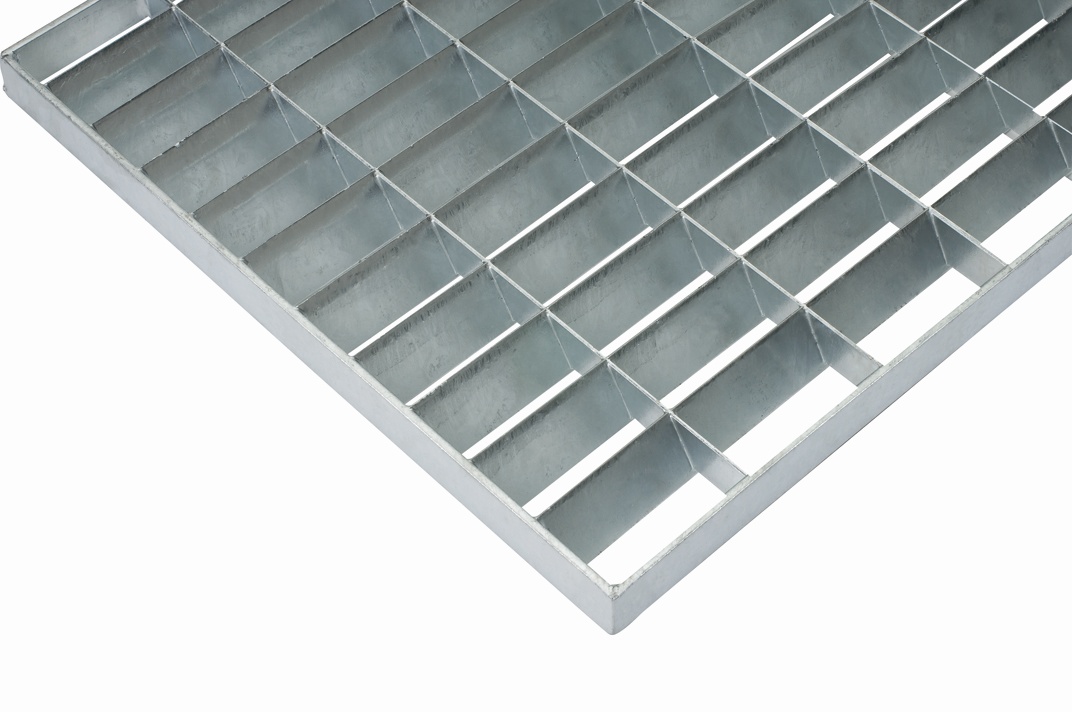

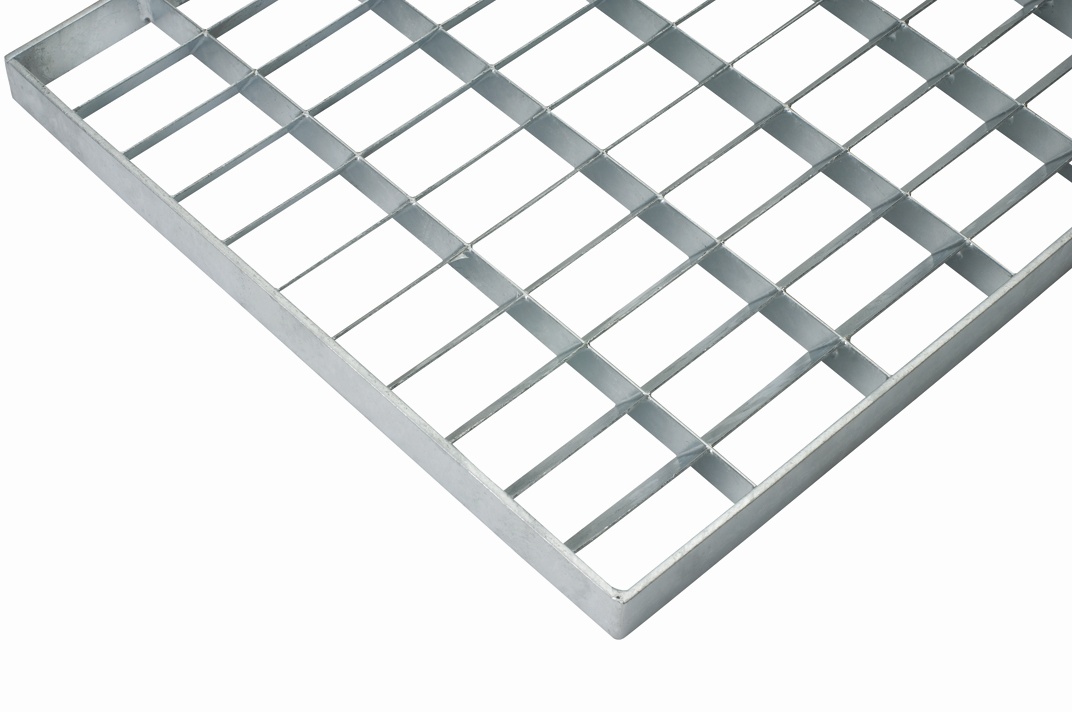

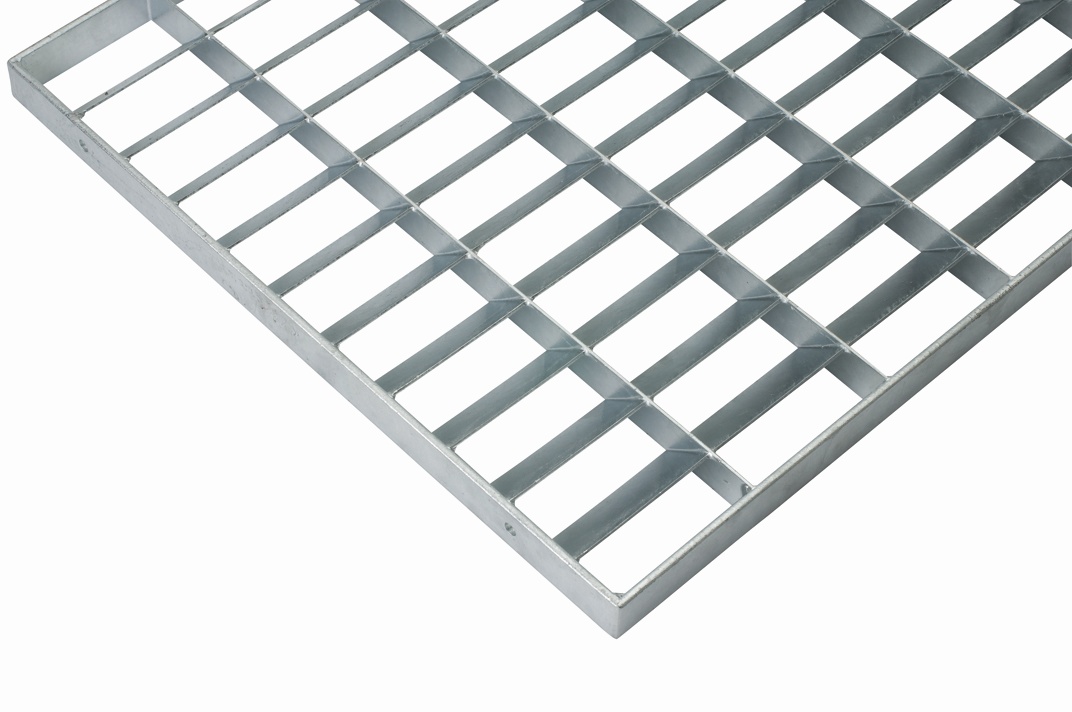

DPL Dejo schoepenroosters zijn roosters waarbij de vulstaaf (lamel) onder een bepaalde hoek in de draagstaaf wordt geplaatst. Dit type rooster wordt vooral verticaal toegepast als gevelrooster, ventilatierooster, zonwering of hekwerk. Het h.o.h. mazenpatroon van de vuller bepaalt in hoge mate de doorlaat van licht, zicht of lucht.
Een veelgebruikt type is het Dejo schoepenrooster met draagstaaf 30-2, vulstaaf 40-2, hoek 45 graden en mazen 99x33. De maximale afmeting is 3000 mm hoog of 2000 mm breed.
Afmetingen stalen persroosters:
Bij roosters in thermisch verzinkte uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:
| Draagstaaflengte |
: |
200 - 3000 mm |
| Draagstaafhoogte |
: |
25 - 60 mm |
| Draagstaafdikte |
: |
2 - 5 mm |
| Draagstaven |
: |
| 25 x 2 |
25 x 3 |
| 30 x 2 |
30 x 3 |
| 35 x 2 |
35 x 3 |
| 40 x 2 |
40 x 3 |
| 45 x 2 |
45 x 3 |
| 50 x 2 |
50 x 3 |
| 60 x 2 |
60 x 3 |
| |
|
|
| |
|
| Vulstaaflengte |
: |
200 - 2000 mm |
| Vulstaafhoogte |
: |
25 - 60 mm |
| Vulstaafdikte |
: |
2 - 3 mm |
| Hoek (graden) |
: |
30 - 45 - 60 |
| Vulstaven |
: |
| 25 x 2 |
25 x 3 |
| 30 x 2 |
30 x 3 |
| 35 x 2 |
35 x 3 |
| 40 x 2 |
40 x 3 |
| 45 x 2 |
45 x 3 |
| 50 x 2 |
50 x 3 |
| 60 x 2 |
60 x 3 |
|
| * |
Vulstaafdikte moet gelijk zijn aan de draagstaafdikte |
|
| Roostergrootte |
: |
0,20 - 3,0 m² |
| Randafwerking |
: |
5 mm dik |
| Lengte-breedteverhouding van de roosters: 1 : 3 of 3 : 1 inhoud |
| Nabewerking: |
- Volbad verzinkt volgens NEN-EN-ISO 1461

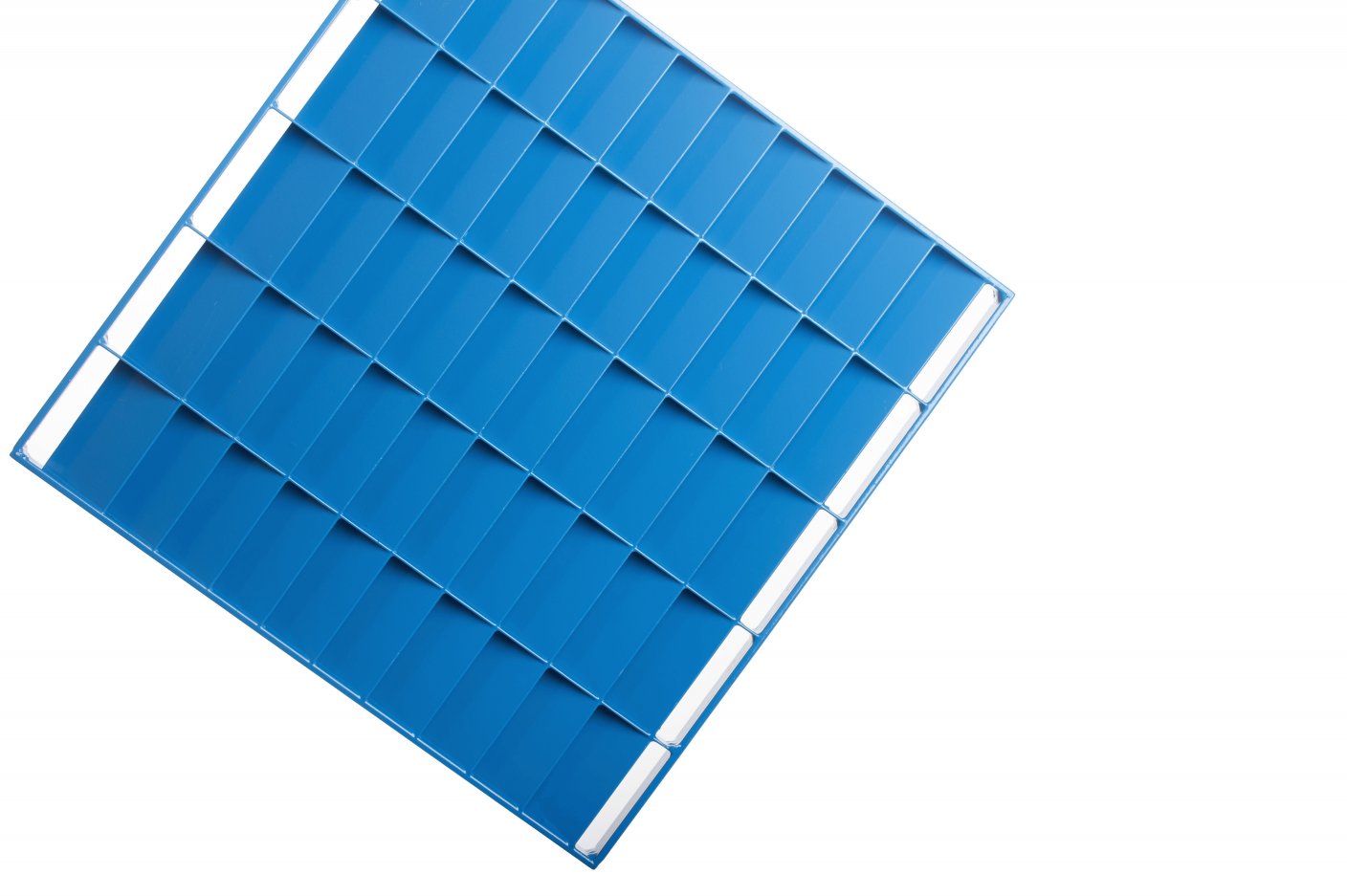

- Poedercoating middels TVP Duplex-proces
|
dejo heeft de technologie in huis om deze roosters voor u op maat te kunnen maken. Dit doen wij in overleg.

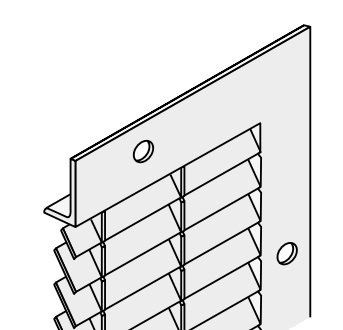

Opties voor de bevestiging van schoepenroosters:
• gaten in de rand
• aangelaste plaatjes met gat
• ingelaste plaatjes met gat, evt. met gedeeltelijke vul(schoep)staaf-raveling
• zogenaamde bedhaakconstructie
Afmetingen RVS schoepenroosters:
Op aanvraag
Afmetingen aluminium schoepenroosters:
Op aanvraag

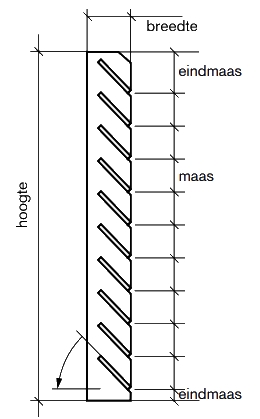

De verschillende mazen
dejo biedt de mogelijkheid om de schoepenroosters in verschillende maaswijdten te produceren. Veelal wordt een schoepenroosters standaard uitgevoerd in de maas 99,99 x 33,33 mm. Maar dejo kan roosters produceren in vele verschillende mazen: bijv. 99x50 mm, 66x33 mm en 33x33 mm etc.
Onderstaande maaswijdtentabel geeft de verschillende mogelijkheden weer.
|
MAASWIJDTENTABEL
|
|
|
Draagstaaf afstand
|
Vulstaafafstand (schoepen) h.o.h
|
|
|
2222
|
3333
|
4444
|
5000
|
6666
|
9999
|
|
3333
|
•
|
•
|
•
|
•
|
•
|
•
|
|
4444
|
•
|
•
|
•
|
•
|
•
|
•
|
|
5000
|
•
|
•
|
•
|
•
|
•
|
•
|
|
6666
|
•
|
•
|
•
|
•
|
•
|
•
|
|
9999
|
•
|
•
|
•
|
•
|
•
|
•
|
|
|
standaard maaswijdte 3333 x 3333
|
Download hier meer technische informatie over de DPL Dejo schoepenroosters:
Productblad_DPL_Dejo_schoepenroosters.pdf
