DPF Dejo Kartonnage roosters zijn roosters waarbij de draag- en vulstaaf een gelijke hoogte hebben. Dit creëert een symmetrisch beeld waardoor dit type rooster vaak gebruikt wordt in esthetische toepassingen zoals plafonds, trappenhuizen en sierhekwerk. Het mooie van dit roosters is dat de voor- en achterkant er hetzelfde uitzien. Dit in tegenstelling tot een standaard DPG persrooster waarbij de vulstaven veel kleiner zijn.

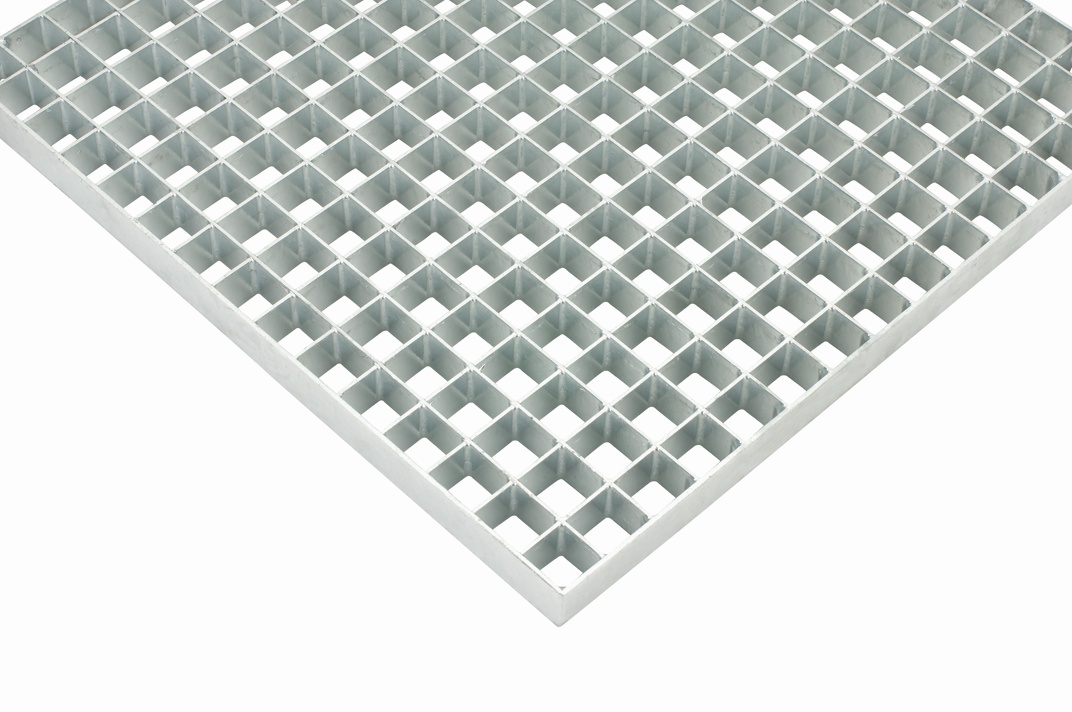

Een veel toegepast type is het dejo DPF Kartonnagerooster met draagstaaf 30-2, vulstaaf 30-2 en mazen 44x44 in maximale lengtes of breedtes van 2000 mm.
Afmetingen stalen katonnageroosters:
Bij kartonnageroosters in thermisch verzinkte uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:
| Draagstaaflengte |
: |
140 - 3000 mm* |
| Draagstaafhoogte |
: |
20 - 60 mm |
| Draagstaafdikte |
: |
2 of 3 mm |
| Draagstaven |
: |
| 20 x 2 |
20 x 3 |
| 25 x 2 |
25 x 3 |
| 30 x 2 |
30 x 3 |
| 40 x 2 |
40 x 3 |
| 45 x 2 |
45 x 3 |
| 50 x 2 |
50 x 3 |
| 60 x 5 |
60 x 3 |
|
| |
|
| Vulstaaflengte |
: |
140 - 3000 mm* |
| Vulstaaf |
: |
identiek als draagstaaf |
|
* max 2000 mm, maas 33 en 66 tot 3000 mm |
| Roostergrootte |
: |
0,20 - 3,0 m² |
| Lengte-breedteverhouding van de roosters: 1 : 3 of 3 : 1 inhoud |
| Nabewerking: |
- Volbad verzinkt volgens NEN-EN-ISO 1461
- Poedercoating middels TVP Duplex-proces
|
Opties voor de bevestiging van kartonnageroosters:
• gaten in de rand
• aangelaste of ingelaste plaatjes met gat
• met zogenaamde bedhaakconstructie
RVS 304 - 316 kartonnageroosters:
Op aanvraag.

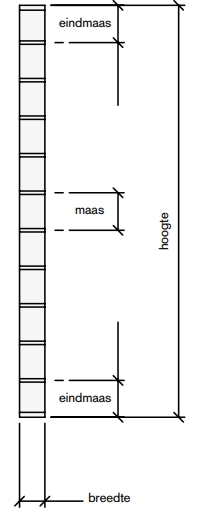

De verschillende mazen

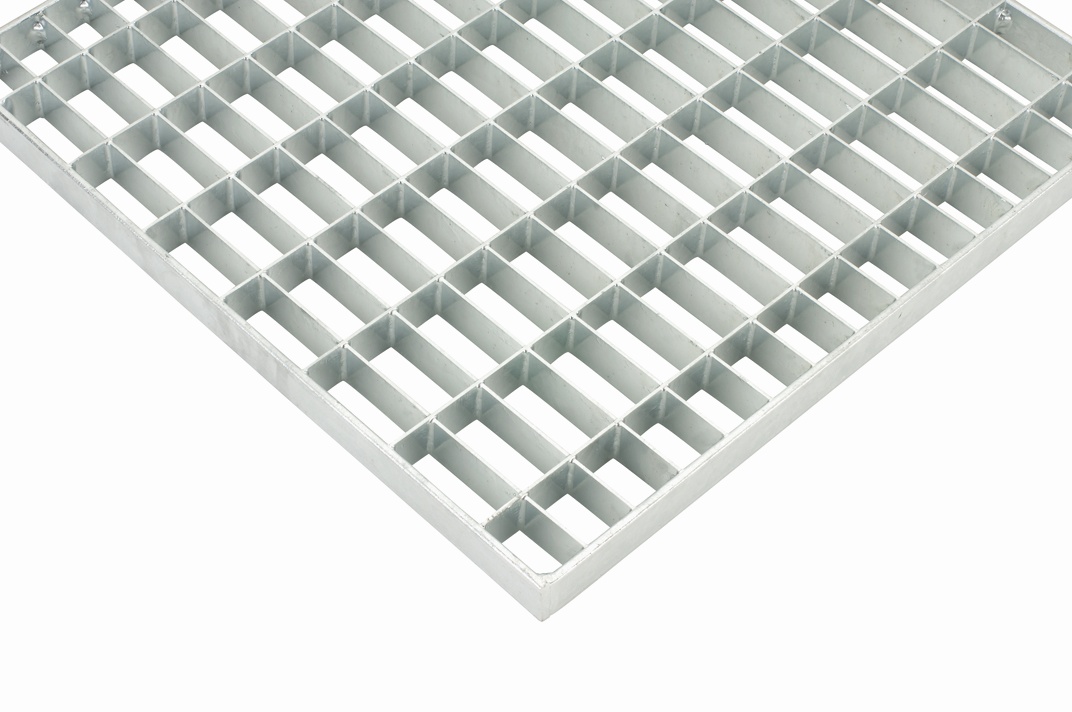

dejo biedt de mogelijkheid om de roosters in verschillende maaswijdten te produceren. Veelal wordt een kartonnageroosters standaard uitgevoerd in de maas 33,33 x 33,33 mm. Maar dejo kan roosters produceren in vele verschillende mazen: bijv. 33 x 99 mm, 44 x 33 mm en 99 x 50 mm etc.
Onderstaande maaswijdtentabel geeft de verschillende mogelijkheden weer.
|
MAASWIJDTENTABEL
|
|
|
Draagstaaf afstand
|
Vulstaafafstand h.o.h
|
|
|
2222
|
3333
|
4444
|
5000
|
6666
|
9999
|
|
3333
|
•
|
•
|
•
|
•
|
•
|
•
|
|
4444
|
•
|
•
|
•
|
•
|
•
|
•
|
|
5000
|
•
|
•
|
•
|
•
|
•
|
•
|
|
6666
|
•
|
•
|
•
|
•
|
•
|
•
|
|
9999
|
•
|
•
|
•
|
•
|
•
|
•
|
|
|
standaard maaswijdte 3333 x 3333
|
Download hier meer technische informatie over de DPF Dejo kartonnageroosters:
Productblad_DPF_Dejo_kartonnageroosters1.pdf
