BEVESTIGINGSMETHODEN EN TOLERANTIES

Voor Dejo-roosters zijn speciale bevestigingssystemen ontwikkeld.
Deze kunnen probleemloos (van bovenaf) worden aangebracht, waarna alleen nog de bout hoeft te worden aangedraaid. Naast de losse bevestigingsmiddelen voor diverse maaswijdtes kunnen Dejo roosters ook worden bevestigd via in- of aangelaste plaatjes, of gaten in de rand.

Het is voordelig de bevestigingsmiddelen (indien noodzakelijk)
gelijk met de roosters te bestellen.
Standaard worden geen bevestigingsmiddelen bijgeleverd.
Bij latere bestelling graag de maaswijdte en roosterhoogte opgeven

Voor bevestiging aan een horizontale flens

klem

Voor bevestiging aan een verticale flens

jhaak

Voor bevestiging aan een UNP-profiel

uhaak

Voor koppeling van twee roosters

koppel

Belastingstabellen

Hoe zwaar moet mijn rooster worden?

Aan de hand van onze belastingstabellen kunt u in de meeste gevallen zelf bepalen hoe hoog en dik de draagstaven moeten zijn voor uw gebruiksdoel. De tabel geeft de toegestane belasting weer in een vlakje van 200 x 200 mm, bruikbaar voor b.v. loopbelasting. Voor een normaal bordes is ruim 150 kg voldoende, voor toepassing in openbare gebouwen (scholen e.d.) verwijzen wij u naar het meest recente bouwbesluit en de in de NEN 6702 vermelde data. De tabel is gebaseerd op een draagstaafafstand van 33,33 mm, de meest gangbare. Hoe groter de overspanning, hoe zwaarder de draagstaven.

Hieronder kunt een aantal belastingstabellen als Adobe Acrobat PDF bekijken.

In onze documentatie, die u ook gratis bij ons kunt aanvragen, staan meer tabellen, bijvoorbeeld voor rijdende belasting.

Belastingtabellen:

Download: Persroosters
Download: Persroosters zware uitvoering
Download: Persroosters heftruck belasting
Download: Dejo Griptreden

Thermisch verzinken

thermisch verzinken

Thermisch verzinken behoort tot de meest milieuvriendelijke en nagenoeg

onderhoudsvrije oplossingen voor het verduurzamen van staal. Tijdens de

onderdompeling in het 450 °C hete zinkbad legeren staal en zink tot een

homogene laag, die is afgedekt met een vrijwel onoplosbaar zinkpatina.

Zuurstof, zouten en water krijgen hierdoor geen grip op het geconserveerde

materiaal, waardoor het decennia lang beschermd blijft.

Poedercoaten

elektrostatich poedercoaten

De kwaliteit van de poedercoating is sterk afhankelijk van het vooraf maken van de juiste keuzes. Iedere ondergrond vraagt een specifieke aanpak. De voorbehandeling bepaalt in hoge mate de kwaliteit en ook de afwerking verschilt per toepassing. Samen met Dejo kunt u op basis hiervan een poedercoatsysteem kiezen. Een systeem voor poedercoaten dat past bij uw product, de omgeving waarin het materiaal wordt gebruikt, de esthetische eisen waaraan het moet voldoen en de te verwachten levensduur. Poedercoaten vraagt vakmanschap en deskundigheid.

RAL kleuren

RAL-kleuren

Bij het aanbieden van poedercoaten wordt meestal uitgegaan van de classic RAL-kleuren. Dit omdat deze RAL-kleuren over het algemeen op voorraad staan bij de poederlakleverancier. Zeker bij de monokleuren die vaak worden geproduceerd en waarvan de kleurrecepten om die reden bekend zijn. De RAL-kleuren zijn in te delen in vier groepen: monokleuren (zonder metallic of parelmoer of ander effect), metallic kleuren, parelmoer kleuren en fluorescerende kleuren.

Monokleuren
Dekkende RAL-kleuren (zonder metallic of ander effect) zijn vaak snel leverbaar. Een lichte afwijking ten opzichte van de standaard is mogelijk maar wel binnen de toleranties van de vdl-richtlijnen.

Metallic kleuren
De kleuren RAL 9006 en RAL 9007 verschillen vaak per leverancier en wijken af ten opzichte van de originele RAL-kaarten*.
Door Dejo wordt als standaard geleverd:

RAL 9006 Akzo SW206G D36 Mat en
RAL 9007 Akzo SW207G D36 Mat

De hiervoor geldende prijstoeslag blijft gehandhaafd. Indien gekozen wordt voor een andere RAL 9006 of 9007 is vooraf overleg noodzakelijk in verband met de toepasbaarheid en de prijsvorming.

Parelmoer kleuren
De kleuren: RAL 1035, RAL 1036, RAL 2013, RAL 3032, RAL 3033, RAL 4011, RAL 4012, RAL 5025, RAL 5026, RAL 6035, RAL 6036, RAL 7048, RAL 8029, RAL 9022 en RAL 9023 zijn parelmoerkleuren. Deze kleuren zijn leverbaar. De prijs hiervan is op aanvraag. Op verzoek zal vooraf een kleurstaal worden toegezonden in verband met lichte kleurafwijking. Deze kleuren worden meestal zonder terugwinning van de poeder aangebracht om opeenhoping van metaaleffect en randeffecten zoveel mogelijk te voorkomen. De prijs wordt hierdoor uiteraard wel hoger.

Fluorescerende kleuren
De kleuren: RAL 1026, RAL 2005, RAL 2007, RAL 3024 en RAL 3026 zijn fluorescerende kleuren. waarvan het lichtgevend effect (voorlopig) niet in poederlak is te leveren.

Algemeen
Kleuren volgens de NCS-waaier of volgens kleurstalen van Akzo, Sigma of andere fabrikanten moeten altijd worden aangevraagd. Deze kleuren moeten speciaal worden gemaakt met een hogere prijs en een langere levertijd als gevolg. Tevens is het, met name bij inktkleuren, niet altijd zeker of het in poederlak kan worden gemaakt. Wanneer er nieuwe ontwikkelingen zijn over deze RAL-kleuren zullen wij u zo spoedig mogelijk informeren.

Klimatologische kaart

klimatologische kaart nederland

Invloed van klimaat en luchtgesteldheid

Klasse	Corrosiviteitsbelastingsklasse	Corrosiekans
C2	Blootstelling in niet-stedelijk gebied (binnenland). Atmosfeer met lage vervuilingsgraad, landelijk, droog gebied met weinig luchtverontreiniging	Klein
C3	Stedelijk en industrieeel gebied met lage SO2-verontreiniging (binnenland) of niet zout zeeklimaat	Middelmatig
C4	Industrieel klimaat en kustgebieden met laag zoutgehalte	Hoog
C5	Industrieel gebied met hoge vochtigheid of kust gebieden met hoog zoutgehalte	Zeer hoog

Vakbegrippen

normaal	Dejo Grip
* Overspanning * Draagstaaf * Vulstaaf * Maaswijdte * Profielrand * Schoprand * Verlaagde rand * Anti-slip * Raveling * Uitsparingen * Aantredeprofiel * Schetsplaten	* Vrije overspanning * Vlakke rand * Schoprand * Verlaagde rand * Antislip * Bruto bordesoppervlak * Schetsplaten * Kunstofdoppen * Zink uitloopgaten * Doorlaat

DPG

DPG DEJO PERSROOSTERS

maatwerk
Aan welk soort roosters u ook behoefte heeft, Dejo heeft ze op voorraad of produceert ze. Van standaardvormen tot speciale uitsparingen. Alle producten kunnen worden uitgevoerd met antislip, dubbelantislip en schoprand in staal, r.v.s. of aluminium. Leverbaar in de gewenste RAL-kleur en beschermd tegen elke weersomstandigheid

materialen
staal: volgens onderstaande specificaties
• rvs: op aanvraag
• aluminium: op aanvraag

uitvoeringen
In verschillende maaswijdten, als draagstaven, met anti-slip en dubbel-antislip

nabewerkingen
• staal: volbad verzinkt volgens NEN-EN-ISO 1461
• aluminium: geannodiseerd, rvs: gebeitst en gepassiveerd
• poedercoating middels TVP Duplex-proces

Persroosters - productiemogelijkheden

Materiaal en bewerking

Staal

Draagstaven: 20x2 25x3

25x2 30x3

30x2 35x3

35x2 40x3

40x2 50x3

50x2

Vulstaven: 10x2*

10x3

18x2

* gebruikelijk bij draagstaven t/m 3mm dikte

Maaswijdtentabel

Draagstaaf afstand h.o.h.	Vulstaafafstand h.o.h
	11¹¹	16⁶⁶	22²²	33³³	44⁴⁴	49⁹⁹	66⁶⁶	99⁹⁹
16⁶⁶	-	x	x	x	x	x	x	x
22²²	-	x	x	x	x	x	x	x
33³³	x	x	x	x	x	x	x	x
44⁴⁴	x	x	x	x	x	x	x	x
49⁹⁹	x	x	x	x	x	x	x	x
66⁶⁶	-	x	x	x	x	x	x	x
99⁹⁹	standaard maaswijdte 33³³x33³³

In de meeste gevallen is anti-slip uitvoering mogelijk.

Nabewerking gebruikelijk:

volbad verzinkt volgens NEN-EN ISO-1461, eventueel voorzien van poedercoating d.m.v. TVP duplex-process.

Bij roosters in thermisch verzinkte uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:

- Draagstaaflengte: 140 - 3000 mm

- Draagstaafhoogte: 20 - 60 mm

- Draagstaafdikte: 2 - 3 mm

- Vulstaaflengte: 100- 2800 mm

- Vulstaafhoogte: 10 - 50 mm

- Vulstaafdikte: 2 - 3 mm

- Roostergrootte: 0,20 - 2 m2

- Lengte-breedteverhouding: 1 : 3 of 3 : 1

Materiaal en bewerking

RVS 316 of 304 (1.4571 of 1.4301)

Draagstaven: 20x2 30x3

25x2

30x2

Vulstaven: 10x2 10x3

18x2

Maaswijdtentabel

Draagstaaf afstand h.o.h.	Vulstaafafstand h.o.h
	11¹¹	16⁶⁶	22²²	33³³	44⁴⁴	49⁹⁹	66⁶⁶	99⁹⁹
16⁶⁶	-	x	x	x	x	x	x	x
22²²	-	x	x	x	x	x	x	x
33³³	x	x	x	x	x	x	x	x
44⁴⁴	x	x	x	x	x	x	x	x
49⁹⁹	x	x	x	x	x	x	x	x
66⁶⁶	-	x	x	x	x	x	x	x
99⁹⁹	standaard maaswijdte 33³³x33³³

In de meeste gevallen is anti-slip uitvoering mogelijk.

Nabewerking: gebeitst en gepassiveerd.

Bij roosters in RVS uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:

- Draagstaaflengte: 140 - 2000 mm

- Draagstaafhoogte: 20 - 50 mm

- Draagstaafdikte: 2 - 5 mm

- Vulstaaflengte: 140- 2000 mm

- Vulstaafhoogte: 10 - 50 mm

- Vulstaafdikte: 2 - 5 mm

- Roostergrootte: 0,20 - 2 m2

- Lengte-breedteverhouding: 1 : 3 of 3 : 1

Materiaal en bewerking

Aluminium

Draagstaven: 20x2 30x3

25x2

30x2

Vulstaven: 10x2 10x3

18x2

Maaswijdtentabel

Draagstaaf afstand h.o.h.	Vulstaafafstand h.o.h
	11¹¹	16⁶⁶	22²²	33³³	44⁴⁴	49⁹⁹	66⁶⁶	99⁹⁹
16⁶⁶	-	x	x	x	x	x	x	x
22²²	-	x	x	x	x	x	x	x
33³³	x	x	x	x	x	x	x	x
44⁴⁴	x	x	x	x	x	x	x	x
49⁹⁹	x	x	x	x	x	x	x	x
66⁶⁶	-	x	x	x	x	x	x	x
99⁹⁹	standaard maaswijdte 33³³x33³³

In de meeste gevallen is anti-slip uitvoering mogelijk.

Nabewerking: geanodiseerd (naturel of op kleur volgens VOM),

eventueel voorzien van poedercoating d.m.v. TVP duplex-process.

Bij roosters in aluminium uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:

- Draagstaaflengte: 140 - 2000 mm

- Draagstaafhoogte: 20 - 60 mm

- Draagstaafdikte: 2 - 5 mm

- Vulstaaflengte: 140- 2000 mm

- Vulstaafhoogte: 10 - 50 mm

- Vulstaafdikte: 2 - 5 mm

- Roostergrootte: 0,20 - 2 m2

- Lengte-breedteverhouding: 1 : 3 of 3 : 1

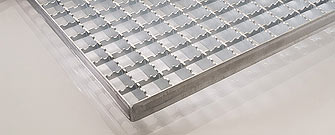

DPG VloerroosterVerzDASkartel

Dubbel antislip met kartelvuller

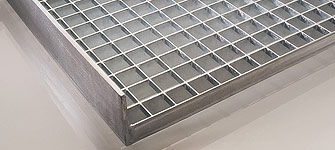

DPG VloerroosterMw33Schopr

Persrooster met schoprand

DPG VloerroosterRvsMw33

RVS persrooster

Download: Tolerantieblad_Persrooster.pdf

DPH

DPH DEJO ZWAARLASTROOSTERS

maatwerk
Als roosterproducent is Dejo zeer veelzijdig. Welk type zwaarlastrooster dan ook; Dejo heeft het op voorraad of maakt het speciaal op maat. Vooral om de custom made roosters staat Dejo goed bekend. Roosters met speciale uitsparingen, schopranden of specifieke vormen? Uitgevoerd met antislip in staal of rvs en afgewerkt met een éénlaags- of tweelaagscoating in iedere gewenste kleur? Voor Dejo is het geen enkel probleem.

materialen
staal en RVS

nabewerkingen
• staal: volbad verzinkt volgens NEN-EN-ISO 1461
• aluminium: geannodiseerd, rvs: gebeitst en gepassiveerd
• poedercoating middels TVP Duplex-proces

Afmetingen
Bij roosters in thermisch verzinkte uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:

Draagstaaflengte: 200 - 3000 mm
Draagstaafhoogte: 25 - 150 mm
Draagstaafdikte: 4 - 5 mm

Vulstaaflengte: 200- 2300 mm
Vulstaafhoogte: 10 - 60 mm
Vulstaafdikte: 2 - 5 mm

Roostergrootte: 0,50 - 2,5 m²
Max. roostergewicht: 200 kg
Lengte/breedteverhouding: 1 : 3 of 3 : 1

Nabewerking
Volbad verzinkt volgens NEN-EN-ISO 1461, eventueel voorzien van poedercoating d.m.v. TVP Duplex-proces. In de meeste gevallen is anti-slip uitvoering mogelijk.

Maaswijdtentabel

Draagstaaf afstand h.o.h.	geldt voor staal en rvs Vulstaafafstand h.o.h
	16⁶⁶	22²²	33³³	44⁴⁴	49⁹⁹	66⁶⁶	99⁹⁹
16⁶⁶	x	x	x	x	x	x	x
22²²	x	x	x	x	x	x	x
33³³	x	x	x	x	x	x	x
44⁴⁴	x	x	x	x	x	x	x
49⁹⁹	x	x	x	x	x	x	x
66⁶⁶	x	x	x	x	x	x	x
99⁹⁹	x	x	x	x	x	x	x

Standaard maaswijdte 33³³ x 33³³ mm

Draagstaven	25 x 4	25 x 5	70 x 5
	30 x 4	30 x 5	80 x 5
	35 x 4	40 x 5	90 x 5
	40 x 4	50 x 5	100 x 5
	50 x 4	60 x 5	120 x 5
	60 x 4		150 x 5

Vulstaven	10 x 2	10 x 5
	10 x 3	15 x 5
		20 x 5
		25 x 5
		30 x 5

DPS

DPS DEJO PERSROOSTERTREDEN

maatwerk
Als roosterproducent is Dejo zeer veelzijdig. Welk type rooster of traptrede dan ook; Dejo heeft het op voorraad of maakt het speciaal op maat. Vooral om de custom made roosters en traptreden staat Dejo goed bekend. Roosters met speciale uitsparingen, schopranden of specifieke vormen? Uitgevoerd met antislip in staal, rvs of aluminium en afgewerkt met een éénlaags- of tweelaagscoating in iedere gewenste kleur? Voor Dejo is het geen enkel probleem.

materialen
Staal, r.v.s of aluminium

uitvoeringen
Persrooster-treden met antislip, dubbel-antislip en met schetsplaat.

nabewerkingen
• staal: volbad verzinkt volgens NEN-EN-ISO 1461
• aluminium: geannodiseerd, rvs: gebeitst en gepassiveerd
• poedercoating middels TVP Duplex-proces

Persrooster-treden Productiemogelijkheden

Als roosterproducent is Dejo zeer veelzijdig. Welk type rooster of traptrede dan ook; Dejo heeft het op voorraad of maakt het speciaal op maat. Vooral om de custom made roosters en traptreden staat Dejo goed bekend. Roosters met speciale uitsparingen, schopranden of specifieke vormen? Uitgevoerd met antislip in staal, rvs of aluminium en afgewerkt met een éénlaags- of tweelaagscoating in iedere gewenste kleur? Voor Dejo is het geen enkel probleem.

Maaswijdtentabel

Draagstaaf afstand	Vulstaafafstand h.o.h
h.o.h.	11¹¹	16⁶⁶	16⁶⁶	35⁵⁵	44⁴⁴	66⁶⁶
16⁶⁶	x	x	x	x	x	x
35⁵⁵	x	x	x	x	x	x
44⁴⁴	x	x	x	x	x	x
66⁶⁶	x	x	x	x	x	x
	x	x	x	x	x	x
	x	x	x	x	x	x
	Standaard maaswijdte 35,⁵⁵ x 33,³³ mm

Staal
Afmetingen
Bij treden in thermisch verzinkte uitvoering geldt voor de minimale- en maximale afmetingen:

Draagstaaflengte :140 - 2000 mm	Vulstaaflengte : 100 - 500 mm
Draagstaafhoogte : 20 - 150 mm	Vulstaafhoogte : 10 - 50 mm
Draagstaafdikte : 2 - 5 mm	Vulstaafdikte : 2 - 5 mm

Nabewerking
Gebruikelijk: volbad verzinkt volgens NEN-EN-ISO 1461, eventueel voorzien van coating d.m.v. TVP Duplex-proces. In de meest voorkomende situaties is anti-slip uitvoering mogelijk.

Draagstaven	20 x 2	25 x 3	25 x 4	25 x 5	70 x 5
	25 x 2	25 x 3	30 x 4	30 x 5	80 x 5
	30 x 2	35 x 3	35 x 4	40 x 5	90 x 5
	35 x 2	40 x 3	40 x 4	50 x 5	100 x 5
	40 x 2	50 x 3	50 x 4	60 x 5	120 x 5
	50 x 2		60 x 4		150 x 5

Vulstaven	10 x 2*	18 x 2
	10 x 3	20 x 5
	10 x 5	25 x 5
	15 x 5	30 x 5

* Gebruikelijk bij draagstaven t/m 3 mm dikte

RVS 316 of 304

Afmetingen
Bij treden in rvs uitvoering geldt als leidraad voor de minimale- en maximale afmetingen het volgende:

Draagstaaflengte :140 -1200 mm	Vulstaaflengte : 140 - 500 mm
Draagstaafhoogte : 20 - 50 mm	Vulstaafhoogte : 10 - 50 mm
Draagstaafdikte : 2 - 5 mm	Vulstaafdikte : 2 - 5 mm

Nabewerking
Gebeitst en gepassiveerd. In de meest voorkomende situaties is anti-slip uitvoering mogelijk.

Draagstaven	20 x 2	30 x 3
	25 x 2
	30 x 2

Vulstaven	10 x 2	10 x 3
Vulstaven	18 x 2

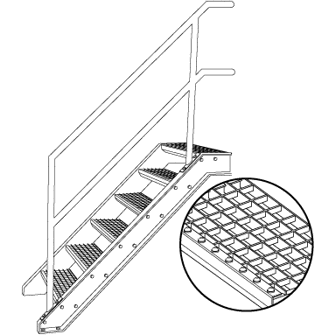

constructie

Constructierichtlijnen trappen

- De standaard-tredelengtes zijn 500, 600, 700, 800, 900 en 1000 mm.
- Een trap met meer dan 4 treden dient van leuningwerk te worden voorzien.
- Bij meer dan 18 treden moet tevens een bordes worden toegepast.
- De bordes-lengte moet minstens 1 meter bedragen.
- Bij trapbreedtes boven 1 meter is de bordes-lengte gelijk aan de trapbreedte.
- Voor een prettige beloopbaarheid hanteert Dejo als vuistregel:
aantrede + (2 x optrede) = 630 mm.
- De overlap dient minimaal 10 mm te bedragen.
- De traphelling kan worden bepaald aan de hand van de verhouding tussen
hoogte en basislengte: L : H = D.
- De gewenste traphelling ligt tussen 30° en 45°.

Uit onderstaande table kiest men de dichtsbijzijnde verhouding:

Traphelling:	60º	57º	55º	52º	50º	47º	45º	42º	40º	37º	35º	32º	30º
Bruikbare optrede:	240	235	225	220	220	215	210	205	200	190	185	175	170
Bruikbare aantrede:	150	160	170	180	190	200	210	220	230	250	260	280	290
Bruikbare trede-breedte:	160	170	200	200	200	230	230	260	260	260	300	300	300
Verhouding basislengte/hoogte	0,58	0,65	0.70	0,78	0,84	0,93	1,00	1,11	1,19	1,33	1,43	1,60	1,73

Indien de traphelling niet bekend is, maar wel de hoogte (H) en de basislengte (L), dan deelt men de basislengte (L) door de hoogte (H). constructie1
Voorbeeld
Traphelling (D) : ?
Basislengte (L) : 3,0 m
Hoogte (H) : 2,5 m
L: H = 3,0 : 2,5 = 1,2
De traphelling is 40°

Schetsplaten

Standaard persrooster-traptreden, van staal en verzinkt.

Maaswijdte 35,5 x 33,33 mm h.o.h., schetsplaten volgens Dejo (vulstaaf 10x2 mm, thermisch verzinkt schetsplaten).

Draagstaven	Lengte	A=200mm	A=233mm	Maatuitvoering van de schetplaten
25x2 mm	500 mm	X		A= 200	A= 233
	600 mm	X		B= 25		B= 25
	700 mm	X		C= 105		C= 105
	800 mm	X		D= 50		D= 50
30x2 mm	600 mm		X	E= 17		E= 17
	700 mm		X
	800 mm		X
	900 mm	X	X
30x3 mm	600 mm		X
	700 mm		X
	800 mm		X
	900 mm		X
	1000 mm		X

Maaswijdte 35,5 x 33,33 mm h.o.h., schetsplaten volgens DIN (vulstaaf 10x2 mm, thermisch verzinkt schetsplaten).

Draagstaven	Lengte	A=240mm	A=270mm	A=305mm	Maatuitvoering van de schetplaten
30x2 mm	600 mm	X	X		A= 240	A= 270	A= 305
	700 mm	X			B= 35	B= 35	B= 35
	800 mm	X	X		C= 120	C= 150	C= 180
	900 mm	X	X		D= 55	D= 55	D= 55
	1000 mm	X	X	X	E= 12	E= 12	E= 12
30x3 mm	1000 mm	X	X
	1200 mm			X
40x3 mm	1200 mm	X	X	X

Maaswijdte 35,5 x 11,11 mm h.o.h., schetsplaten volgens DIN (vulstaaf 10x2 mm, thermisch verzinkt schetsplaten).

Draagstaven	Lengte	A=240mm	A=270mm	A=305mm	Maatuitvoering van de schetplaten
30x2 mm	800 mm		X		A= 240	A= 270	A= 305
	1000 mm	X	X	X	B= 35	B= 35	B= 35
30x3 mm	800 mm		X		C= 120	C= 150	C= 180
	1000 mm		X		D= 55	D= 55	D= 55
	1200 mm			X	E= 12	E= 12	E= 12

Download: Tolerantieblad_Roostertreden.pdf
Download: DEJO Traptreden

DFG

DFG DEJO FACADEROOSTERS

maatwerk
Façaderoosters zijn nooit hetzelfde. Uw specificatie is onze zorg.

materialen
staal: volgens onderstaande specificaties
rvs: op aanvraag

uitvoeringen
Façaderoosters zijn roosters waarbij een ronde vulstaaf geperst wordt in een rechthoekige draagstaaf

nabewerkingen
• staal: volbad verzinkt volgens NEN-EN-ISO 1461
• poedercoating middels TVP Duplex-proces
• rvs gebeitst en gepassiveerd

Afmetingen

draagstaaf: standaard bandbreedten varierend van 20 tot 60 mm.
vulstaaf: rond 5 mm
draagstaafdikte: 3 tot 5 mm
randstaafdikte: 5 mm

Afhankelijk van de combinatie type draagstaaf en maaswijdte.

totaal oppervlak maximaal 2 m²

lengte vulstaaf (rond diameter 5 mm) maximaal 1200 mm

afwijkende maatvoering op aanvraag

Maaswijdtentabel

Draagstaaf afstand	Vulstaafafstand h.o.h
h.o.h.	22²²	33³³	44⁴⁴	49⁹⁹	66⁶⁶	99⁹⁹

33³³	x	x	x	x	x	x
44⁴⁴	x	x	x	x	x	x
49⁹⁹	x	x	x	x	x	x
66⁶⁶	x	x	x	x	x	x
99⁹⁹	x	x	x	x	x	x

DVR

DVR DEJO VLONDER ROOSTER

maatwerk
Vlonderroosters en treden zijn vooral geschikt voor duurzame, esthetische toepassingen bij bijvoorbeeld balkons, tuinen, terrassen, gevelbekleding, trappen etc. Maar er is meer mogelijk. Zo kan met efficiënt gebruik van de vlonderroosters veel geld bespaard worden op de totale staalconstructie!

materialen
Roosters en traptreden leverbaar in staal en RVS. Indien gewenst kan dejo ook het inlegmateriaal leveren. Deze wordt dan op maat gemaakt en los bijgeleverd. Voor het inleg materiaal kunt u kiezen uit hout, kunststof en bamboe.

uitvoeringen
dejo roosters en traptreden kunnen op maat worden gemaakt. Er kan tevens worden gekozen uit diverse maaswijdten, overspanningen, diktes, anti-slip, randen en schetsplaten in diverse uitvoeringen.

nabewerkingen
• staal: volbad verzinkt volgens NEN-EN-ISO 1461
• poedercoating middels TVP Duplex-proces

Download: Vlonderroosters_DEJ083Factsht.pdf

DPF

DPF DEJO KARTONNAGEROOSTERS

maatwerk
Bijna alles is mogelijk. Uw specificatie kan bij Dejo snel beoordeeld worden.

materialen
• staal: volgens onderstaande specificaties
• rvs: op aanvraag
• aluminium: op aanvraag

nabewerkingen
• staal: volbad verzinkt volgens NEN-EN-ISO 1461
• poedercoating middels TVP Duplex-proces
• rvs gebeitst en gepassiveerd

Afmetingen
Afhankelijk van de dikte en hoogte van de draag- en vulstaven in combinatie met de maaswijdte.

Maaswijdtentabel

Draagstaaf afstand	Vulstaafafstand h.o.h
h.o.h.	22²²	33³³	44⁴⁴	49⁹⁹	66⁶⁶	99⁹⁹

33³³	x	x	x	x	x	x
44⁴⁴	x	x	x	x	x	x
49⁹⁹	x	x	x	x	x	x
66⁶⁶	x	x	x	x	x	x
99⁹⁹	x	x	x	x	x	x

Bevestiging

gaten in de rand
aangelaste of ingelaste plaatjes met gat
met zogenaamde bedhaakconstructie

Toleranties
De tolerantietabel voor kartonnageroosters wordt op aanvraag naar u toegezonden.

Vloerroosters

Bevestigingsmiddelen

Belastingstabellen

Thermisch verzinken

Poedercoaten

RAL kleuren

Klimatologische kaart

Vakbegrippen

DPG DEJO PERSROOSTERS

DPH DEJO ZWAARLASTROOSTERS

DPS DEJO PERSROOSTERTREDEN

DFG DEJO FACADEROOSTERS

DVR DEJO VLONDER ROOSTER

DPF DEJO KARTONNAGEROOSTERS
